11 kW
Laddkapacitet
23 m
Kabeldragning
1 dag
Installationstid

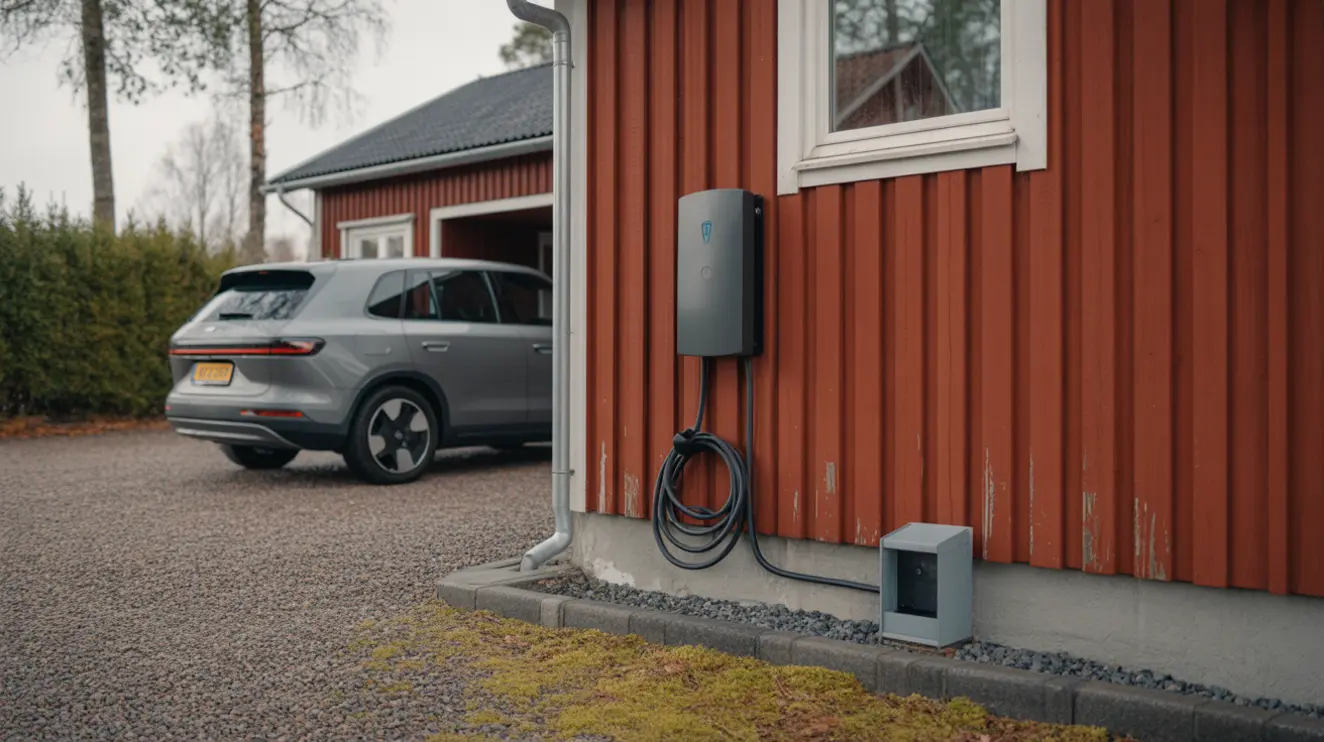

Projektet gällde installation av en väggmonterad elbilsladdare på en privat uppfart i Tungelsta, Västerhaninge. Kunden hade nyligen skaffat elbil och behövde en säker, snabb och snyggt integrerad laddlösning med lastbalansering mot huvudsäkringen. Arbetet planerades och genomfördes i februari 2026 och slutfördes samma dag, inklusive provning och överlämning.
Så utfördes arbetet
Uppdraget inleddes med ett platsbesök där befintlig elcentral, mätarskåp och uppfartens dragning kontrollerades. Förutsättningarna gjorde att en 11 kW trefas-laddbox valdes, med inbyggd DC-övervakning (RDC-DD) för att uppfylla kraven tillsammans med jordfelsbrytare typ A. Belastningen beräknades, spänningsfall uppskattades och dimensioneringen säkerställdes för stabil drift vid 3×16 A. En kabelsträckning planerades från huvudcentralen till fasaden intill uppfarten. För att undvika onödigt ingrepp på stenlagd yta användes befintlig rabattkant där en 32 mm markslang förlades. Genomföring i yttervägg borrades och tätades med väderbeständigt montagekit för att skydda både kabel och konstruktion.
Inne i centralen installerades en separat grupp med dvärgbrytare och jordfelsbrytare typ A. Från centralen drogs en halogenfri EQLQ 5G6-kabel, som förlades i markslang längs husets sockel och vidare upp till väggpunkten. Laddboxen monterades på fasad i bekväm höjd, och kabelföring löstes med UV-beständig kanal där synlig dragning krävdes. Lastbalansering aktiverades genom montering av en HAN-modul i mätarskåpet, och sensorn parades med laddboxen enligt tillverkarens anvisningar. Samtliga skruvförband åtdrogs med rätt moment och märkning sattes vid central och vid laddare.
Efter inkoppling utfördes isolationsmätning, loop- och jordfelsprov samt funktionskontroll med EV-tester. En provladdning genomfördes med kundens fordon, vilket verifierade att lastbalanseringen prioriterade hushållets övriga förbrukare utan att orsaka frånslag. Dokumentation och egenkontrollprotokoll överlämnades. Resultatet gav en diskret installation som smälte in mot fasaden, med skyddad kabeldragning, tydliga brytare i centralen och en laddhastighet som passade hushållets körmönster. Kunden fick en genomgång av handhavande och underhåll, och projektet avslutades i mars 2026 efter uppföljande kvalitetskontroll.
Vad ingick
- ✓ Platsbesök, behovsanalys och dimensionering
- ✓ Schakt i rabatt och förläggning av markslang
- ✓ Montering av laddbox och tätad vägggenomföring
- ✓ Inkoppling i elcentral, provning och dokumentation
Material
| Material | Mängd |
| Laddbox 11 kW, Typ 2 | 1 st |
| EQLQ 5G6 halogenfri kabel | 23 m |
| Flexslang mark 32 mm | 25 m |
| Jordfelsbrytare typ A 40 A | 1 st |
Planering av laddplats på uppfarten
Kunder fick en tydlig process från första kontakt till slutprovning. Vid liknande uppdrag gavs rådgivning om effektbehov, placering och kabeldragning, och hantering av mätarskåp och anmälningar sköttes. Tidsplan och materialval kommunicerades i förväg och installationerna avslutades enligt plan.
Besök bokades vanligtvis inom en vecka och arbetet planerades därefter i samråd. Dokumentation, driftsinstruktion och egenkontroll överlämnades digitalt efter färdigställande. Endast godkända komponenter användes och kontroller utfördes enligt branschpraxis för säker drift.
- ✓ Platsbesiktning och dimensionering ingick
- ✓ Tydlig kabeldragning och vädertätning genomfördes
- ✓ Lastbalansering mot huvudsäkring konfigurerades
- ✓ Fullständig provning med protokoll levererades
- ✓ Genomgång på plats med kund genomfördes
