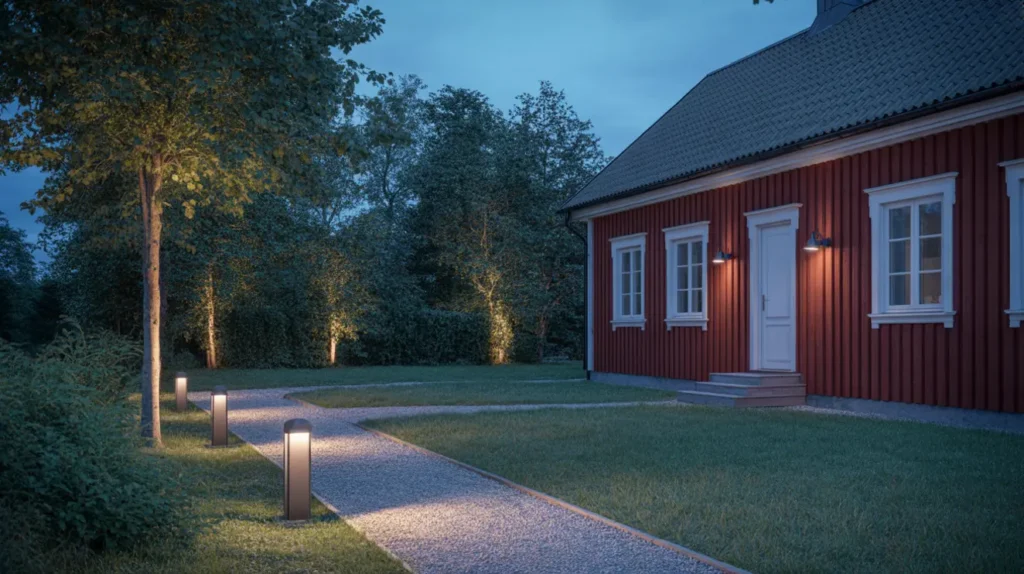

Vi har nyligen färdigställt en installation av utomhusbelysning med skymningsrelä i en villaträdgård i Tungelsta, Västerhaninge. Uppdraget omfattade belysning av gångar och uppfart, diskret punktbelysning av två större träd samt fasadbelysning vid entrén. Vi började med en genomgång på plats där vi gick igenom befintlig elcentral i garaget, belastning på befintliga grupper och möjliga kabeldragningar över tomten. Därefter togs en enkel ljusplan fram med placeringar som tar hänsyn till siktriktningar, bländrisk och driftsservice.
Kabelförläggningen utfördes genom handschakt till cirka 35–40 cm djup, med sandbädd under och över kabeln och med markeringsband innan återfyllnad. Där kablar korsar gångar och uppfart lades skyddsrör för mekaniskt skydd och framtida utbyte. Vi använde markkabel N1XV 3G2,5 för 230 V-belysningen, och fördelade lasterna i två slingor så att service kan göras utan att hela trädgården blir mörk. Armaturerna är utomhusklassade med rätt kapslingsklass, stolparmaturer längs gången och justerbara markspots vid träden, och alla skarvar ligger i vattentäta kopplingsdosor med gel för fuktskydd. Fästen och fundament justerades med vattenpass, och vi kontrollerade höjder mot färdiga marknivåer för att undvika snörök och gräsklipp i ljuskäglan.
I garagets elcentral installerades en separat grupp med 10 A dvärgbrytare och jordfelsbrytarskydd 30 mA. Skymningsreläet monterades med givare på norrsidan av fasaden, avskärmad från direkt solljus och utan påverkan från armaturernas eget ljus. Vi ställde in tändnivån till en låg lux-nivå anpassad för platsen och kompletterade med en manuell brytare för tillfällig frånkoppling. Innan driftsättning genomfördes isolationstest, kontinuitetsprovning av skyddsledare, mätning av loopimpedans för utlösningsvillkor samt funktionsprov av jordfelsbrytare och skymningsrelä. Samtliga kopplingar termograferades vid provdrift för att upptäcka eventuella varmgångar, och installationen märktes upp i centralen. Du fick en enkel relationsskiss och fotodokumentation av kabelstråk innan återfyllnad.
Planerar du liknande utomhusbelysning styrd av skymningsrelä i Tungelsta eller Västerhaninge, hör gärna av dig så tittar vi på en lösning som passar din tomt och användning.
