Uppdraget gällde nyinstallation av elcentral och jordfelsbrytare i Krigslida, Västerhaninge, Stockholms län. Inför start gjorde vi en genomgång av befintlig anläggning med kontroll av central, ledningsnät, skyddsjordning och potentialutjämning. Belastning och gruppindelning planerades för kök, våtutrymmen, utomhus och allmänna uttag, och ett enkelt underlag med preliminär gruppförteckning togs fram. Driftstopp samordnades, i samverkan med plåtslagare västerhaninge vid behov av fasadgenomföringar, och arbetsområdet spärrades av.

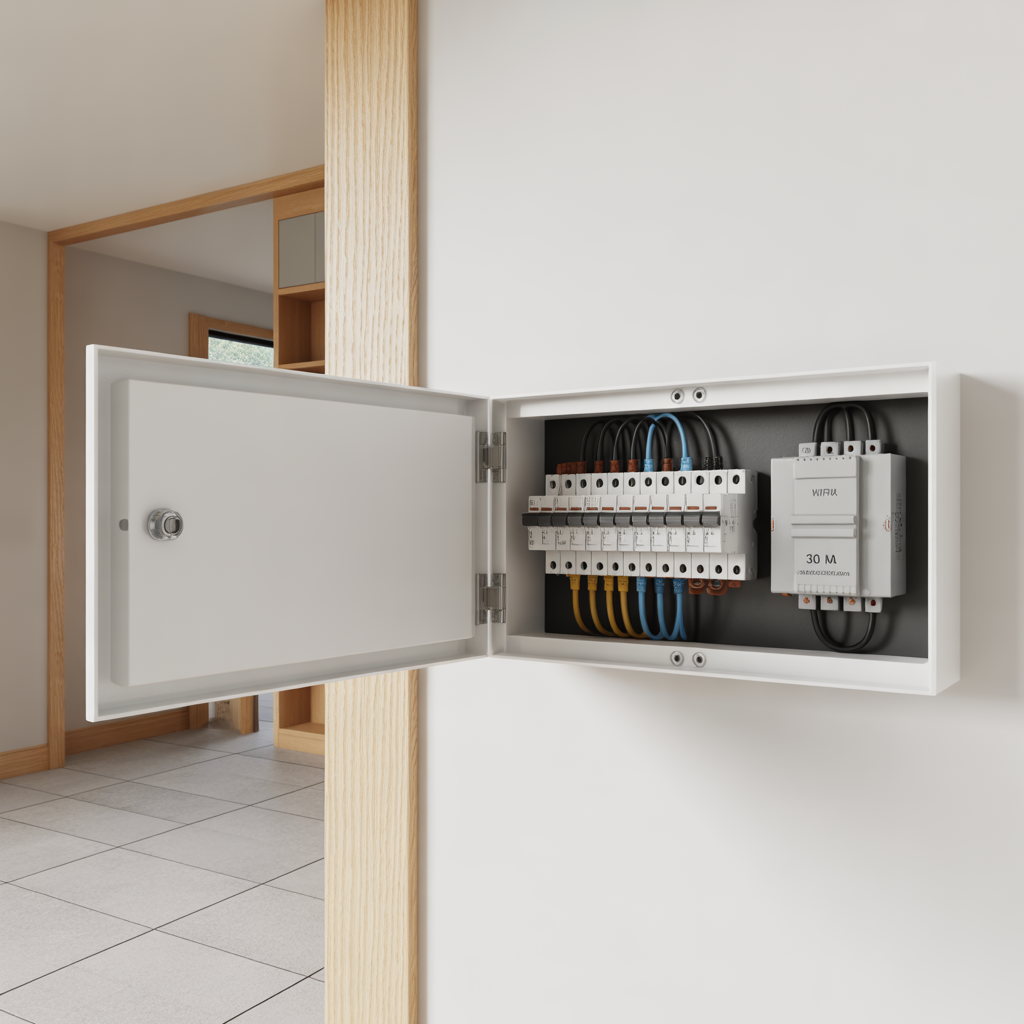

Arbetet inleddes med att bryta och låsa huvudmatningen, följt av spänningslöshetskontroll med tvåpolig provare. Den gamla centralen demonterades och ersattes av en ny kapslad central med lämplig kapslingsklass för bostad. Dvärgbrytare monterades på skena och matades via fasskena, och en jordfelsbrytare typ A 30 mA sattes för personskydd på berörda grupper. Ett överspänningsskydd installerades i centralen. Intern kablagehantering utfördes med halogenfria ledare i korrekt area, med dragavlastning och böjradier enligt gällande praxis. Anslutningar momentdrogs enligt anvisningar, skyddsledare anslöts till huvudjordningsskena och våtutrymmen samt utomhusgrupper separerades. Centralen märktes upp och försågs med tydlig gruppförteckning.
Som del av kvalitetssäkringen följde vi företagets egenkontrollprogram och Elinstallationsreglerna SS 436 40 00 samt Elsäkerhetsverkets föreskrifter. Isolationsmätning, kontinuitetsprov av skyddsledare och impedansmätning genomfördes för att verifiera automatisk frånkoppling. Jordfelsbrytaren provades både med instrument för utlöstid/ström och via testknapp. Lastbalansering över faserna kontrollerades och funktionstest gjordes i hela anläggningen. Resultat dokumenterades i protokoll med foton och överlämnades tillsammans med uppdaterad gruppförteckning och enkla skötselanvisningar, bland annat hur man provar jordfelsbrytaren. Efter slutstädning återinkopplades anläggningen och vi gick igenom utfallet med kunden.
Om du planerar att uppgradera elcentralen eller komplettera med jordfelsbrytare, hör gärna av dig så går vi igenom förutsättningarna tillsammans.
